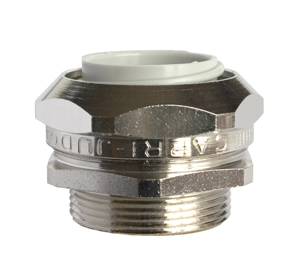

Raccord JUDOFIX ISO Mâle

Raccord JUDODIX ISO
Certifications: Filetage métrique ISO,
NF EN 60423 et NF EN 61386.
Idéal pour liaison avec des conduits Filetés type MRL.
Utilisation :
Raccord Mâle, pour des liaisons n'excédant pas la longueur de la bobine.
Raccord Femelle, pour les grandes longueurs dans les coursives ou chemin de câble (RATP).
Description : Pour conduit CAPRIFLEX et CAPRIPLAST.
Matière : laiton nickelé, terminus polyéthylène.
IP66 : NF EN 60529.

Affiner les résultats

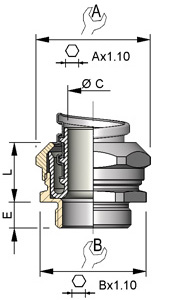

Taille conduit
Filetage ISO
E
L
C
hexagone A
hexagone B

Référence	Désignation	Taille conduit ( mm )	Filetage ISO ( mm )	Code EATON	E ( mm )	L ( mm )	C ( mm )	hexagone A ( mm )	hexagone B ( mm )	Conditionnement ( pièce )
JUDOMISO9/16	Raccord JUDOFIX ISO Mâle	9	16	CAP339164	6	12.5	9	22	20	10
JUDOMISO11/20	Raccord JUDOFIX ISO Mâle	11	20	CAP339224	7	13	11.5	26	24	1
JUDOMISO13/20	Raccord JUDOFIX ISO Mâle	13	20	CAP339204	7	13	13.5	28	26	1
JUDOMISO16/25	Raccord JUDOFIX ISO Mâle	16	25	CAP339254	8	14	15	30	28	1
JUDOMISO21/25	Raccord JUDOFIX ISO Mâle	21	25	CAP339264	8	16.5	20	36	34	1
JUDOMISO21/32	Raccord JUDOFIX ISO Mâle	21	32	CAP339324	8	16.5	20	36	36	1
JUDOMISO29/32	Raccord JUDOFIX ISO Mâle	29	32	CAP339334	8	19.5	26.5	47	45	1
JUDOMISO29/40	Raccord JUDOFIX ISO Mâle	29	40	CAP339404	10	19.5	26.5	47	45	1
JUDOMISO36/40	Raccord JUDOFIX ISO Mâle	36	40	CAP339414	10	26	34.5	60	56	1
JUDOMISO36/50	Raccord JUDOFIX ISO Mâle	36	50	CAP339504	11	26	34.5	60	56	1
JUDOMISO48/63	Raccord JUDOFIX ISO Mâle	48	63	CAP339634	11	32.5	45.5	74	70	1
