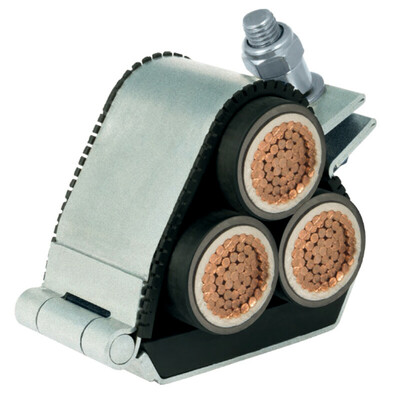

Colliers LDAL HURON
Certification délivrée par une tierce partie selon IEC 61914:2009
Aluminium série 5000
19 à 128 mm en 23 tailles pour une formation/application en trèfle
Température de l’environnement permanent de -50 °C à +60 °C
Gaines de protection de grade LSF de série Low Smoke & Fume (matériau à faible émission de fumées)
Fixation combinée simple (M10) ou double (M10)
Type : 6.1.3 Composite LDAL – Aluminium
Données de conception : IEC 61914:2009
Température en usage permanent : -50 °C à +60 °C IEC 61914:2009 clause 6.2
Test au brûleur-aiguille : Concluant - application de la flamme de 120 secondes IEC 61914:2009 clauses 10.0, 10.1, IEC 60695-11-5
Test de charge latérale : Consulter CMP Products, IEC 61914:2009 clause 9.3
Test de charge axiale : Consulter CMP Products, IEC 61914:2009 clause 9.4
Tenue aux chocs : Concluant - Très lourde IEC 61914:2009 clauses 6.3, 6.3.5, 9.2
Matériaux : Aluminium série 5000 et gaines de protection de grade Low Smoke & Fume (LSF)

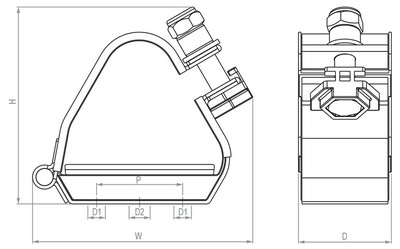

| Référence | Désignation | Plage du Ø du câble ( mm ) | L ( mm ) | H ( mm ) | D ( mm ) | P ( mm ) | Trou de fixation Ø D1 | Trou de fixation Ø D2 | Poids ( g ) | Plaque d'isolation compatible (non incluse) | Conditionnement ( pièce ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HURON2732 | Collier LDAL | 27 - 32 | 106 | 97 | 54 | 25 | 2 x M10 | 1 x M10 | 242 | 1 | |
| HURON3035 | Collier LDAL | 30 - 35 | 108 | 103 | 54 | 25 | 2 x M10 | 1 x M10 | 248 | 1 | |
| HURON3338 | Collier LDAL | 33 - 38 | 110 | 107 | 54 | 25 | 2 x M10 | 1 x M10 | 251 | 1 | |
| HURON3642 | Collier LDAL | 36 - 42 | 132 | 108 | 54 | 50 | 2 x M10 | 1 x M10 | 295 | 1 | |
| HURON4046 | Collier LDAL | 40 - 46 | 134 | 113 | 54 | 50 | 2 x M10 | 1 x M10 | 302 | 1 | |
| HURON4450 | Collier LDAL | 44 - 50 | 136 | 121 | 54 | 50 | 2 x M10 | 1 x M10 | 309 | 1 | |
| HURON4855 | Collier LDAL | 48 - 55 | 138 | 127 | 54 | 50 | 2 x M10 | 1 x M10 | 320 | 1 | |
| HURON5158 | Collier LDAL | 51 - 58 | 140 | 130 | 54 | 50 | 2 x M10 | 1 x M10 | 326 | 1 |
