Borne de passage pour 3 conducteurs section 1,5 mm²
Données électriques
Tension de référence EN (Ex e II) 550 V
Courant de référence (Ex e II) 17 A
Courant de référence (Ex e II) avec contact de pontage 16 A
Technique de connexion Push-in CAGE CLAMP®
Type d'actionnement Push-in
Outil de manipulation
Matière plastique conducteur raccordable Cuivre
Section nominale : 1,5 mm²
Conducteur rigide 0,25 … 2,5 mm² / 22 … 14 AWG
Conducteur rigide, enfichage direct 0,75 … 2,5 mm² / 18 … 14 AWG
Conducteur souple 0,25 … 2,5 mm² / 22 … 14 AWG
Conducteur souple avec embout d'extrémité, directement enfichable à partir de 0,75 mm² / 18 AWG
Longueur de dénudage 9 … 11 mm / 0.35 … 0.43 inch
Nombre total des points de serrage 3
Nombre total des potentiels 1
Nombre des niveaux 1
Type de câblage câblage frontal

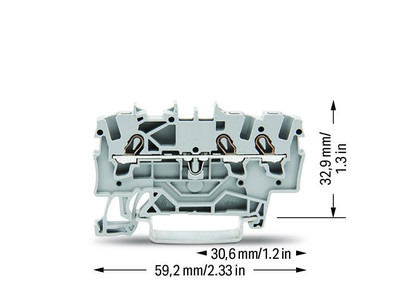

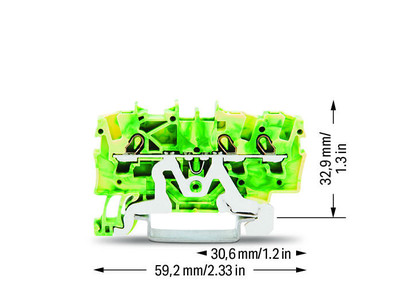

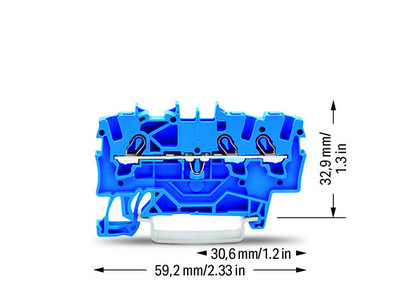

Données géométriques
Largeur 4,2 mm / 0.165 inch
Profondeur à partir du niveau supérieur du rail 32,9 mm / 1.295 inch
Profondeur 59,2 mm / 2.33 inch
Données mécaniques
Mode de construction type horizontal
Type de montage Rail 35
Niveau de marquage Marquage central/latéral
Données du matériau
Matière isolante Polyamide 66 (PA 66)
Tension de référence EN (Ex e II) 550 V
Courant de référence (Ex e II) 17 A
Courant de référence (Ex e II) avec contact de pontage 16 A
Technique de connexion Push-in CAGE CLAMP®
Type d'actionnement Push-in
Outil de manipulation
Matière plastique conducteur raccordable Cuivre
Section nominale : 1,5 mm²
Conducteur rigide 0,25 … 2,5 mm² / 22 … 14 AWG
Conducteur rigide, enfichage direct 0,75 … 2,5 mm² / 18 … 14 AWG
Conducteur souple 0,25 … 2,5 mm² / 22 … 14 AWG
Conducteur souple avec embout d'extrémité, directement enfichable à partir de 0,75 mm² / 18 AWG
Longueur de dénudage 9 … 11 mm / 0.35 … 0.43 inch
Nombre total des points de serrage 3
Nombre total des potentiels 1
Nombre des niveaux 1
Type de câblage câblage frontal
Données géométriques
Largeur 4,2 mm / 0.165 inch
Profondeur à partir du niveau supérieur du rail 32,9 mm / 1.295 inch
Profondeur 59,2 mm / 2.33 inch
Données mécaniques
Mode de construction type horizontal
Type de montage Rail 35
Niveau de marquage Marquage central/latéral
Données du matériau
Matière isolante Polyamide 66 (PA 66)
| Référence | Désignation | Conditionnement ( pièce ) | |
|---|---|---|---|
|

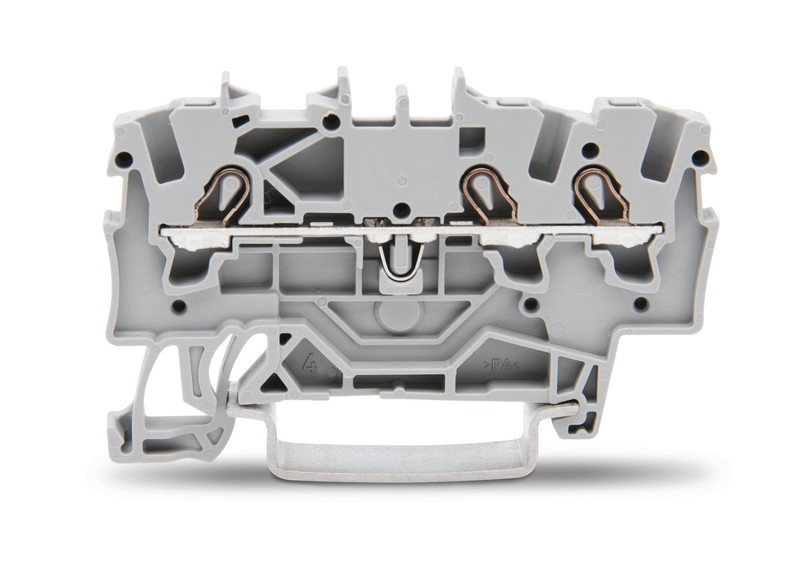

20011301 | Borne de passage pour 3 conducteurs | 100 |
|

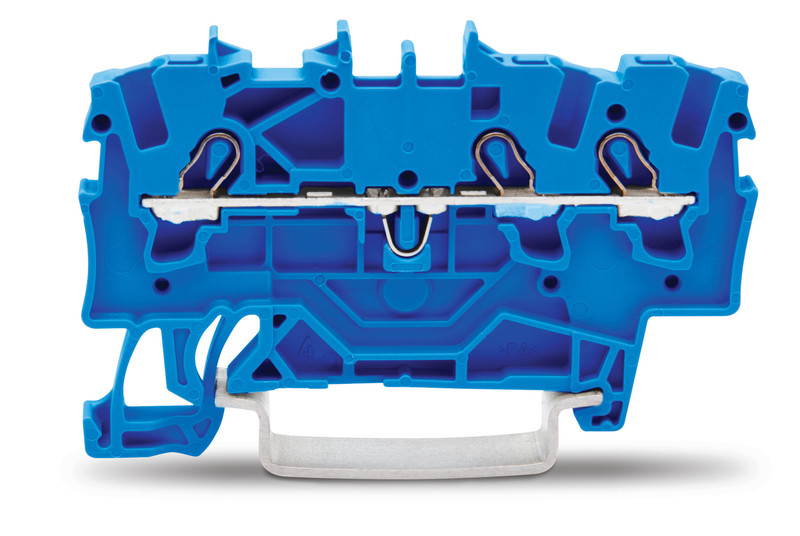

20011304 | Borne de passage pour 3 conducteurs | 100 |
|

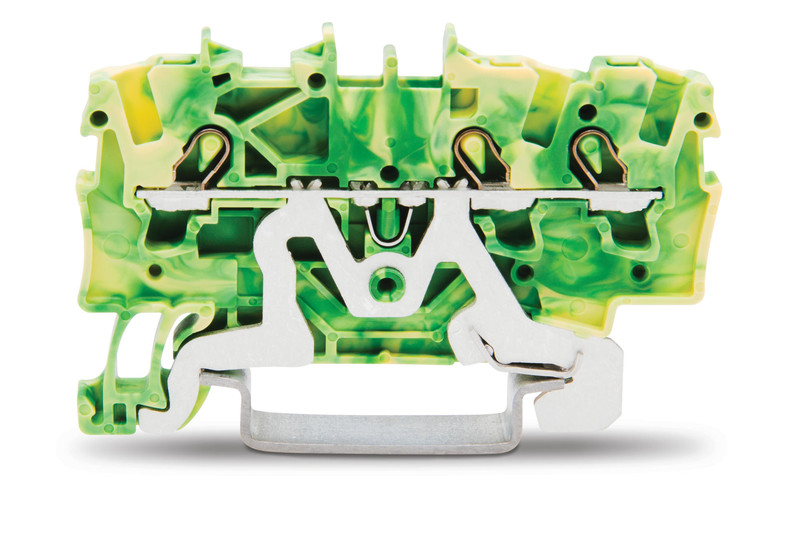

20011307 | Borne de passage pour 3 conducteurs | 100 |
