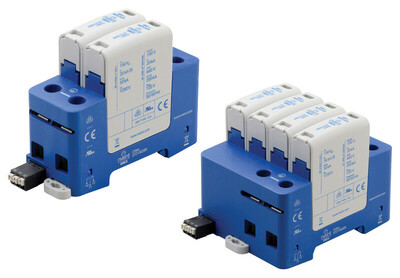

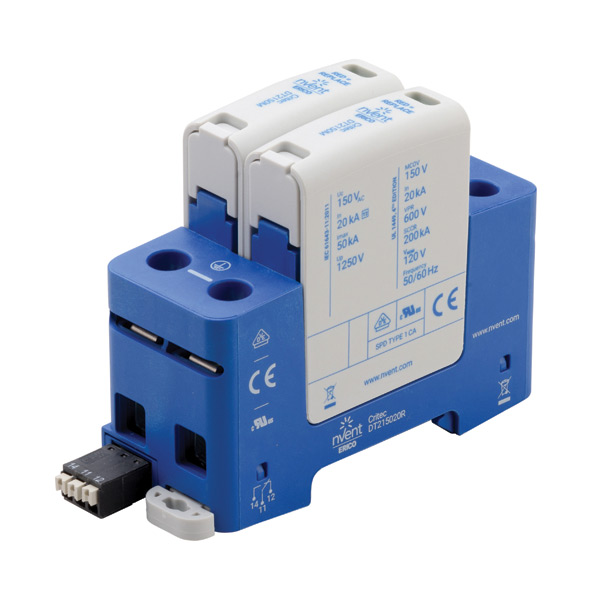

Parafoudre DT230011R et DT230031R
Conception de faible encombrement et tenue aux surtensions élevées, pour une compacité maximale.
Le fusible de déconnexion externe n'est pas requis dans la majorité des cas.
Le clip de maintien assure une performance anti-vibration et anti-choc améliorée
Contacts visuel d'état et de contact sec de report pour surveillance à distance
|
|
|||
|---|---|---|---|---|
| Référence | DT230011R | DT230031R | ||
| Désignation | Parafoudre DT230011R | Parafoudre DT230011R et DT230031R | ||
| Nominal System Voltage (Un) | 240 V | 240 V | ||
| Max Continuous Operating Voltage (Uc) | 300 V L-N 305 V N-PE | 300 V L-N 305 V N-PE | ||
| Courant de décharge nominal (In), IEC | 20 kA 8/20 μs L-N 40 kA 8/20 μs N-PE | 20 kA 8/20 μs L-N 40 kA 8/20 μs N-PE | ||
| Courant de décharge max. (Imax), IEC | 50 kA 8/20 μs L-N 65 kA 8/20 μs N-PE | 50 kA 8/20 μs L-N 65 kA 8/20 μs N-PE | ||
| Niveau de protection en tension (Up), L-N | 1 500 V | 1 500 V | ||
| Niveau de protection en tension (Up), N-PE | 1 500 V | 1 500 V | ||
| Conditions d’ajout d’un fusible de déconnexion externe si la protection amont est supérieure à | 250 A @ 50 kA 315 A @ 25 kA | 250 A @ 50 kA 315 A @ 25 kA | ||
| Fréquence | 50 – 60 Hz | 50 – 60 Hz | ||
| Temps de réponse, L-N | 25 ns Max. | 25 ns Max. | ||
| Temps de réponse, N-PE | 100 ns Max. | 100 ns Max. | ||
| Modes de protection | L-N / N-PE | L-N / N-PE | ||
| Intensité du courant de court-circuit (Isccr) | 25 kA / 50 kA | 25 kA / 50 kA | ||
| Surtension temporaire 120 min (Ut/mode), L-N | 442 V Défaillance sécurisé | 442 V Défaillance sécurisé | ||
| Tenue en surtension temporaire 200 ms (Ut), N-PE | 1 200 V | 1 200 V | ||
| Tenue en surtension temporaire 5 s (Ut), L-N | 337 V | 337 V | ||
| Courant de décharge nominal (In), UL | 20 kA 8/20 μs | 20 kA 8/20 μs | ||
| Intensité du courant de court-circuit (SCCR) | 150 kA | 150 kA | ||
| Indice de Protection de tension (VPR), L-N | 1 200 V | 1 200 V | ||
| Indice de Protection de tension (VPR), N-PE | 1 000 V | 1 000 V | ||
| Technologie | Déconnexion thermique | Déconnexion thermique | ||
| Connexion, solide | 35 mm² Max. | 35 mm² Max. | ||
| Connexion, torsadée | 25 mm² Max. | 25 mm² Max. | ||
| Couple (TQ) | 4,5 N-m | 4.5 N-m | ||
| Humidité | 5 – 95 % RH | 5 – 95 % RH | ||
| Température | -35 à 85 °C | -35 à 85 °C | ||
| Matériau du boîtier | UL® 94V-0 thermoplastique | UL® 94V-0 thermoplastique | ||
| Indice de protection du boîtier | IP 20 | IP 20 | ||
| Mounting | Profilé de type DIN de 35 mm | Profilé de type DIN de 35 mm | ||
| Contacts de télésignalisation | Oui | Oui | ||
| Status Indication | Signal mécanique | Signal mécanique | ||

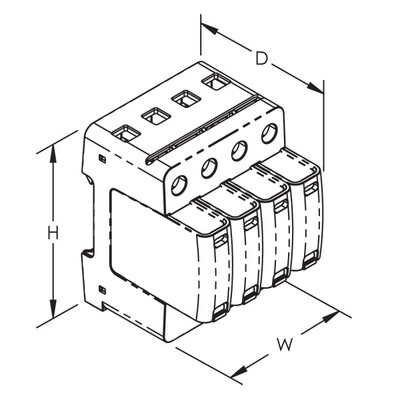

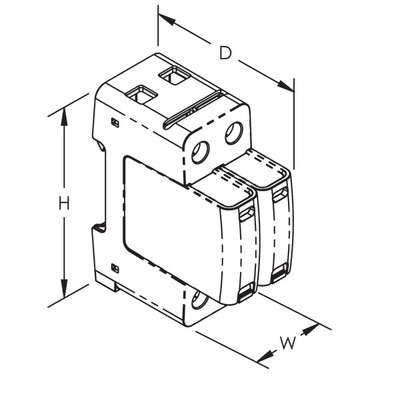

| Profondeur (D) | 69 mm | 69 mm | ||
| Hauteur (H) | 90 mm | 90 mm | ||
| Largeur (W) | 36 mm | 72 mm | ||
| Poids unitaire | 0,24 kg | 0.486 kg | ||
| Conformité à | EN 61643-11 Type 2 Norme IEC® 61643-11, classe II | EN 61643-11 Type 2 Norme IEC® 61643-11. classe II | ||
| Certifications | CE, ERICO DT2 Series cURus VDE | CE. ERICO DT2 Series cURus VDE | ||
| Conditionnement ( pièce ) | 1 | 1 |
